Comment transporter et mettre en en place un bloc de 340 tonnes !

En 2012, le Los Angeles County Museum of Art a présenté Levitated Mass de Michael Heizer. Son arrivée là-bas était une œuvre d'art en soi, et le sujet d'un documentaire de Doug Pray

Le Levitated Mass de Michael Heizer est une installation monumentale composée d’un bloc de granite de 340 tonnes, installé au-dessus d’une tranchée de béton au Los Angeles County Museum of Art (LACMA). Son transport et son installation ont été des prouesses d’ingénierie, devenues une sorte de performance artistique à part entière.

Transport du bloc

1. Origine du bloc :

Le rocher a été extrait d'une carrière à Jurupa Valley, près de Riverside, en Californie.

2. Distance parcourue :

Le bloc a voyagé environ 170 km jusqu'au LACMA à Los Angeles.

3. Véhicule spécial :

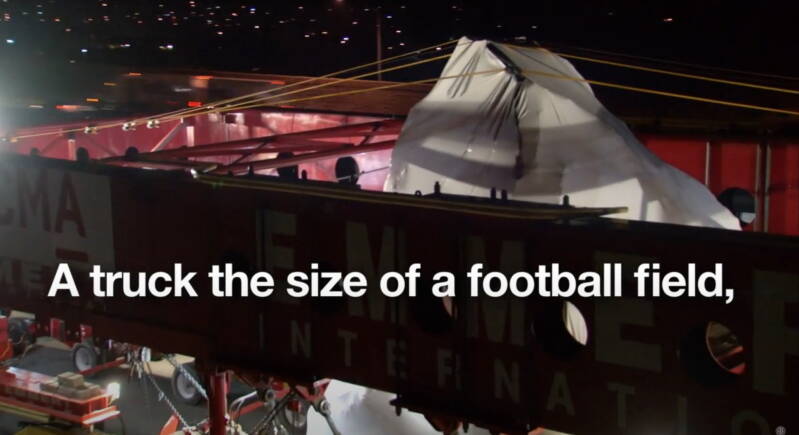

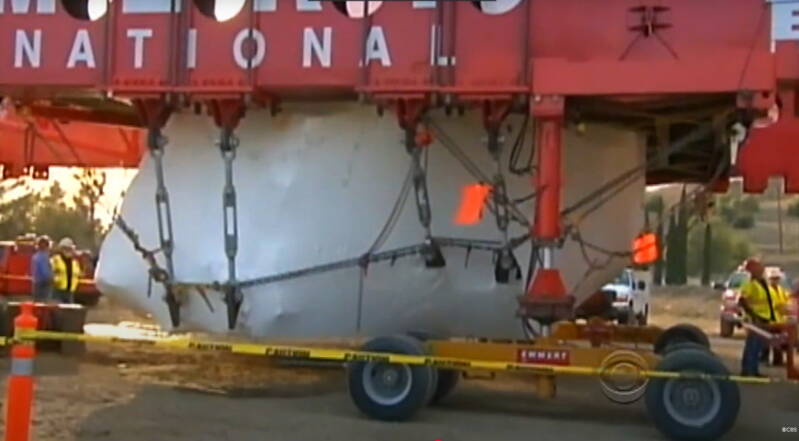

Pour le transporter, il a fallu construire un véhicule sur mesure :

o Long d’environ 90 mètres,

o Doté de 196 roues réparties sur plusieurs essieux pour répartir le poids,

o Conçu par la société Emmert International, spécialisée dans le transport de charges exceptionnelles.

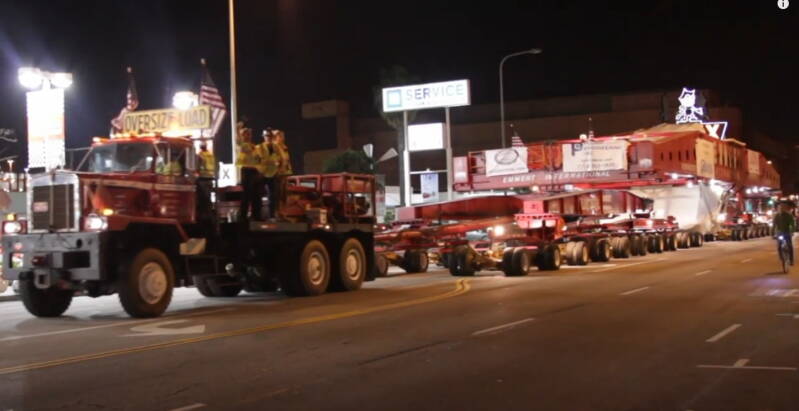

4. Conditions de transport :

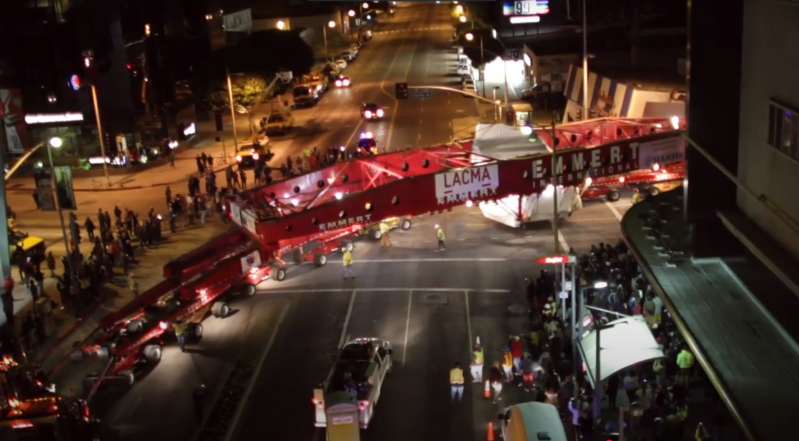

o Le convoi a avancé très lentement, à une vitesse moyenne de 8 km/h.

o Le trajet a duré 11 nuits, entre le 27 février et le 10 mars 2012.

o Il a été déplacé de nuit pour éviter les embouteillages et limiter les perturbations urbaines.

o Il a fallu retirer temporairement des feux de circulation, des panneaux routiers, et parfois couper le courant pour lui faire de la place.

Installation sur la tranchée

1. La tranchée :

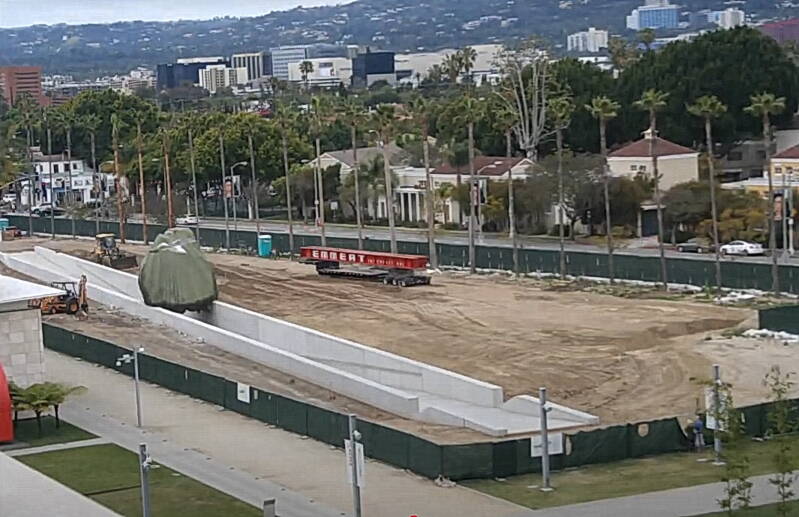

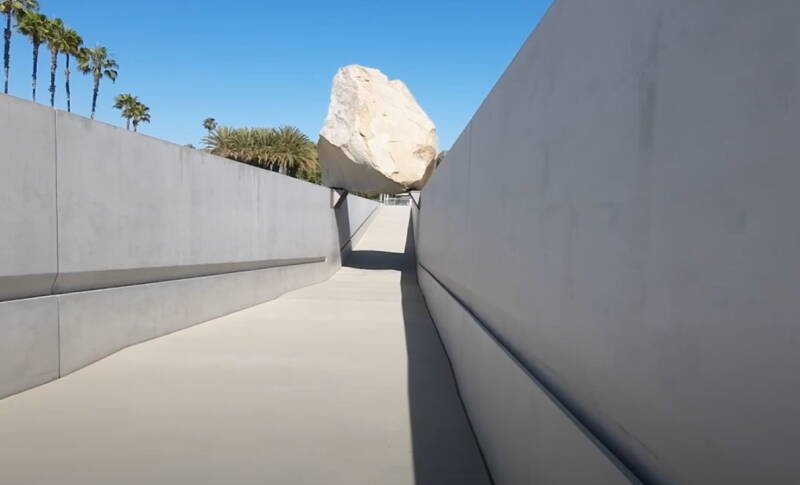

Une tranchée en béton d’environ 140 mètres de long a été creusée sur le site du LACMA. Elle permet aux visiteurs de passer sous le rocher, donnant l’illusion qu’il flotte (d'où le nom Levitated Mass).

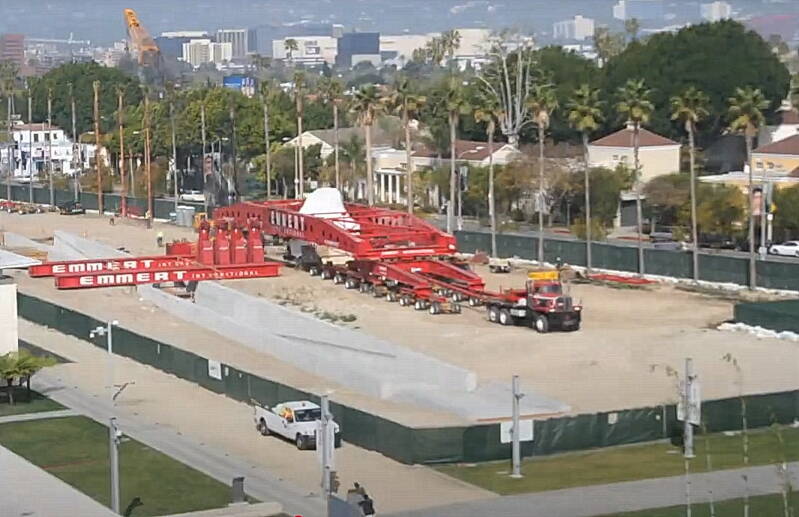

2. Mise en place :

Une fois le convoi arrivé au LACMA, le rocher a été transféré de son transporteur à l'aide de systèmes de levage spécialisés

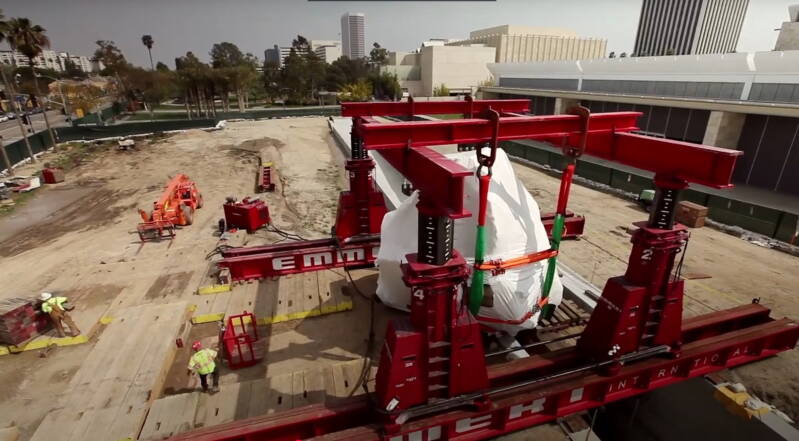

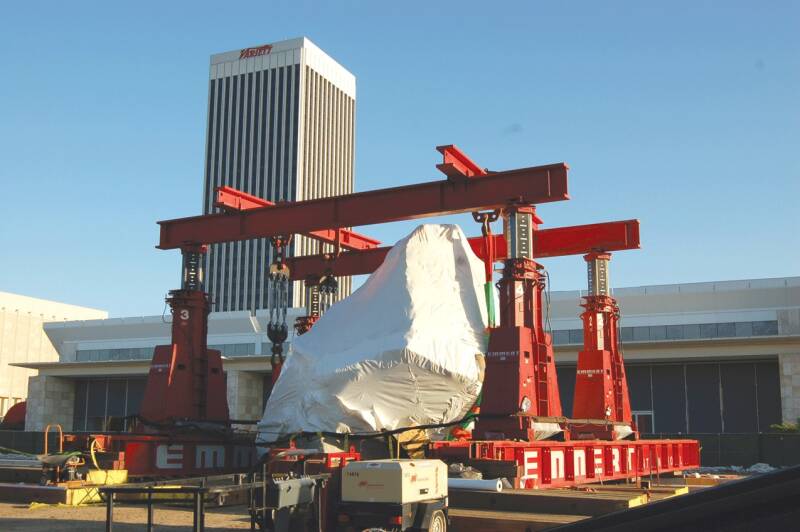

Détails supplémentaires sur ce type de portique :

• Le système est un portique hydraulique de 700 tonnes à translation contrôlée, utilisé dans les projets d’ingénierie lourde.
• Il peut soulever des charges progressivement et les déplacer latéralement à l’aide de rails ou de chariots mobiles.
• Il est modulaire, assemblé sur site, et utilise des vérins hydrauliques synchronisés pour répartir la charge.

Coût du projet 10 M dollars !

Voyez les photos de la réalisation en 2012

Voyageons dans le passé il y a 6000 ans à Locmariaquer.

Là un menhir brisé de 20 mètres et plus de 300 tonnes a été transporté depuis 10 km en traversant une rivière.

Les archéologues ne savent pas comment cela a été possible. J’ai décidé de calculer les moyens nécessaires et les forces mises en œuvre, les énergies et puissances consommées selon les moyens techniques que l’on suppose disponibles à l’epoque.Bientot vous aurez mon Etude et pourrais décider si cela a été possible ou pas avec ces simples moyens !

Bientôt la suite -Transport menhir de Locmariaquer!
